Jiaxing Tham gia Fasteners Co., Ltd. Cung cấp một loạt các vít gỗ đầu hex DIN571. Bạn luôn có thể dựa vào nhóm của chúng tôi để có giá cả cao cấp, giá cả cạnh tranh, giao hàng đúng hạn, hợp tác kinh doanh mua một cửa. Tất cả các sản phẩm được sản xuất theo đặc điểm kỹ thuật đúng và tiêu chuẩn chất lượng cao.

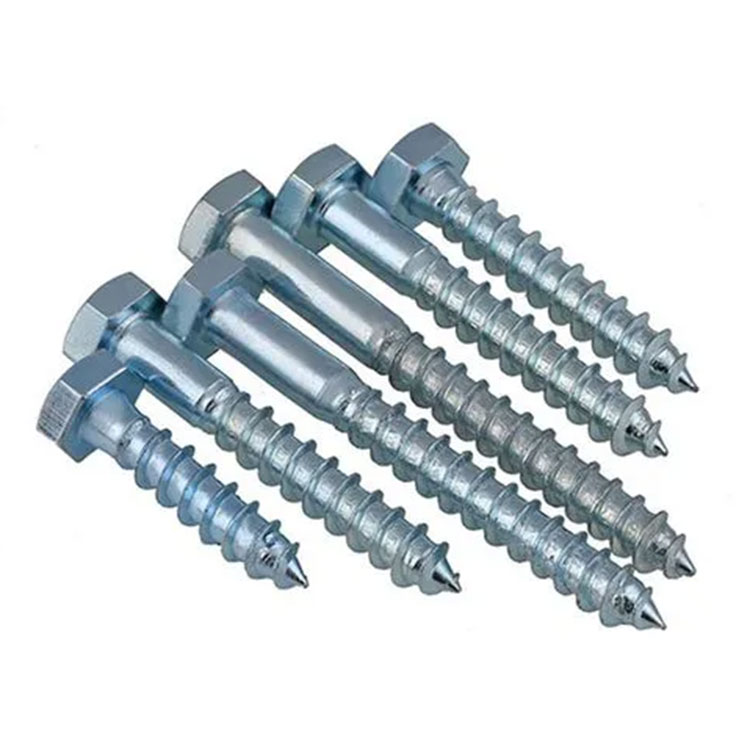

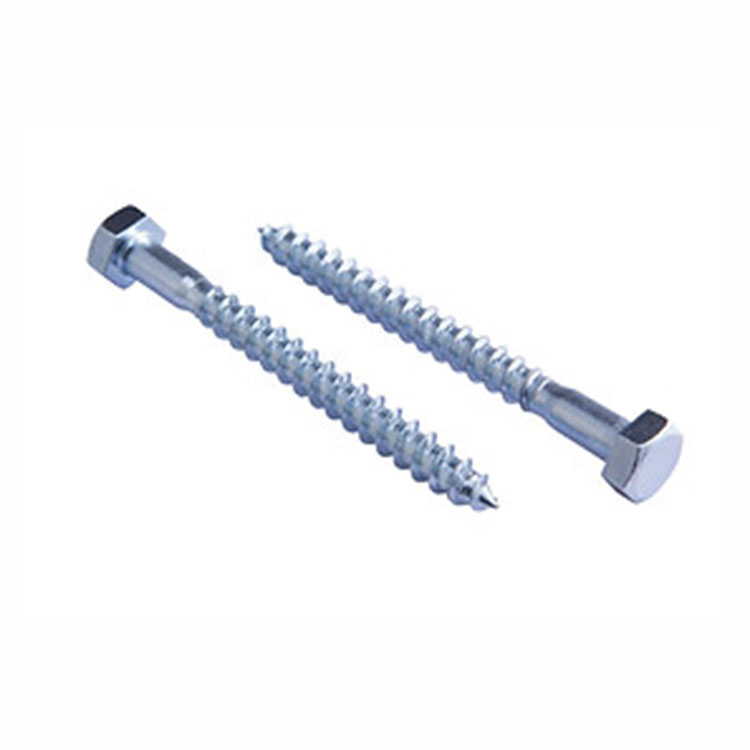

Din571 vít gỗ hex chủ yếu được sử dụng để nối các vật liệu kim loại và phi kim loại. DIN571 Vít gỗ, còn được gọi là ốc vít răng gỗ hoặc ốc vít tự khai thác đầu lục giác, được thiết kế để gắn an toàn một phần kim loại (hoặc phi kim loại) với một lỗ thông qua cho một thành viên gỗ. Loại kết nối này là một kết nối có thể tháo rời và phù hợp cho các sản phẩm gỗ và đồ nội thất.
| Vật liệu | Thép | Thép không gỉ |
| Yêu cầu chung | Theo quy định trong DIN 267 Phần 1. | |
| Chi tiết về sợi vít và kết thúc chủ đề |
Theo quy định trong DIN 7998. | |
| Vật liệu | ST = Thép (lớp theo quyết định của nhà sản xuất). Các vật liệu khác là S |
Cuzn = Hợp kim đồng-kẽm. Al = Hợp kim nhôm. (Lớp theo quyết định của nhà sản xuất) Ubject để thỏa thuận. |
| Độ lệch cho phép, dung sai hình học |
Lớp C như được chỉ định trong ISO 4759 Phần 1) (trước đây loại G) |
|
| Bề mặt hoàn thiện | Như đã xử lý. DIN 267 Phần 9 sẽ được áp dụng liên quan đến mạ điện (Một loại điện quang khác nhau phải tuân theo thỏa thuận). |
|
| Kiểm tra chấp nhận | Theo quy định trong DIN 267 Phần 5. | |
| 1) ISO 4759 Phần 1 chỉ áp dụng cho các ốc vít với sợi vít số liệu ISO. Tuy nhiên, độ lệch cho phép và Các dung sai hình học được chỉ định trong ISO 4759 Phần 1 đã được áp dụng tương tự cho ốc vít gỗ. |
||
| Kích thước chủ đề | 4 | 5 | 6 | (7) | 8 | 10 | 12 | 16 | 20 | |||
| DS | Tối đa. = Kích thước danh nghĩa | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 | ||
| Tối thiểu. | 3,52 | 4,52 | 5,52 | 6,42 | 7,42 | 9,42 | 11,3 | 15,3 | 19,3 | |||
| Và | Tối đa | 5 | 6 | 7,2 | 8,2 | 10,2 | 12,2 | 15,2 | 19,2 | 24,4 | ||
| k | Kích thước danh nghĩa | 2,8 | 3,5 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | ||
| Tối đa. | 3,1 | 3.88 | 4,38 | 5,38 | 5,88 | 7.45 | 8,45 | 10,45 | 13,90 | |||
| Tối thiểu. | 2,5 | 3,13 | 3,63 | 4,63 | 5,13 | 6,55 | 7.55 | 9,55 | 12,1 | |||
| S | Kích thước danh nghĩa | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 | ||
| Tối đa. | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 | |||
| Tối thiểu. | 6,64 | 7,64 | 9,64 | 11,57 | 12,57 | 16,57 | 18,48 | 23,16 | 29,16 | |||
| e | Tối thiểu. | 7.50 | 8,63 | 10,89 | 13,07 | 14,2 | 18,72 | 20,88 | 26,17 | 32,95 | ||
| l | Khối lượng (7,85 kg/dm3), tính bằng kg trên 1000 đơn vị, xấp xỉ | |||||||||||
|
Danh nghĩa kích cỡ |
Tối thiểu. | Tối đa. | ||||||||||
| 16 | 15,1 | 16,9 | 1,71 2,01 2,41 |
2,92 3,42 4.02 |
5,02 5,82 |
11,5 | ||||||
| 20 | 18,95 | 21.05 | ||||||||||
| 25 | 23,95 | 26,05 | ||||||||||
| 30 | 28,95 | 31,05 | 2,81 3,11 3,51 |
4,62 5,12 5,82 |
6,62 7,42 8.22 |
12,9 14,2 15,6 |
23,6 25,8 28,0 |
36,2 39,2 |
||||
| 35 | 33.75 | 36.25 | ||||||||||
| 40 | 38,75 | 41,25 | ||||||||||
| 45 | 43,75 | 46,25 | 6,43 7,03 |
8,94 9,64 10,5 |
16,9 18,2 19,6 |
30,0 32,1 34,3 |
42,1 45,4 48,6 |
84,1 89,7 |
||||
| 50 | 48,75 | 51,25 | ||||||||||
| 55 | 53,5 | 56,5 | ||||||||||
| 60 | 58,5 | 61,5 | 11,2 | 20,9 22,2 23,6 |
36,5 38,5 40,7 |
51,8 54,7 57,8 |
94,9 99,5 107 |
165 174 182 |
||||
| 65 | 63,5 | 66,5 | ||||||||||
| 70 | 68,5 | 71,5 | ||||||||||
| 75 | 73,5 | 76,5 |
25.0 26,5 29,4 |
42,9 45,2 49,9 |
61,0 64,5 71,0 |
112 118 130 |
192 201 220 |
|||||
| 80 | 78,5 | 81,5 | ||||||||||
| 90 | 88,25 | 91,75 | ||||||||||
| 100 | 98,25 | 101,75 | 32,0 | 54,0 | 77,1 83,4 89,5 |
141 152 163 |
238 253 275 |
|||||
| 110 | 108,25 | 111,75 | ||||||||||
| 120 | 118,25 | 121,75 | ||||||||||
| 130 | 128,0 | 132,0 |
175 187 198 |
293 317 328 |
||||||||
| 140 | 138,0 | 142,0 | ||||||||||
| 150 | 148,0 | 152,0 | ||||||||||
| 160 | 158,0 | 162,0 | 209 |
348 366 385 |
||||||||
| 170 | 168,0 | 172,0 | ||||||||||
| 180 | 178,0 | 182,0 | ||||||||||
| 190 | 187.7 | 192,3 |
404 421 |
|||||||||
| 200 | 197.7 | 202,3 | ||||||||||
| Chiều dài trên 200 mm sẽ được phân loại theo các bước 20 mm. Kích thước khung sẽ được tránh nếu có thể. Vít gỗ thường được sản xuất với kích thước mà các giá trị khối lượng đã được chỉ định. Những giá trị này chỉ dành cho hướng dẫn. |
||||||||||||
Thời hạn giá:FOB, CIF, CFR, EXW, DDP, DDU.
Thời gian dẫn đầu:Bình thường 45-60 ngày.
Cách đóng gói:Đóng gói cho kho (số lượng lớn trong thùng master, đóng gói hộp nhỏ),
DIY Đóng gói cho cửa hàng (bồn tắm, thẻ, bộ dụng cụ, túi, v.v.).
Điều khoản thanh toán:TT, LC, chúng tôi cung cấp cho khách hàng thân thiết của chúng tôi Điều khoản thanh toán linh hoạt và giải pháp tài chính.
