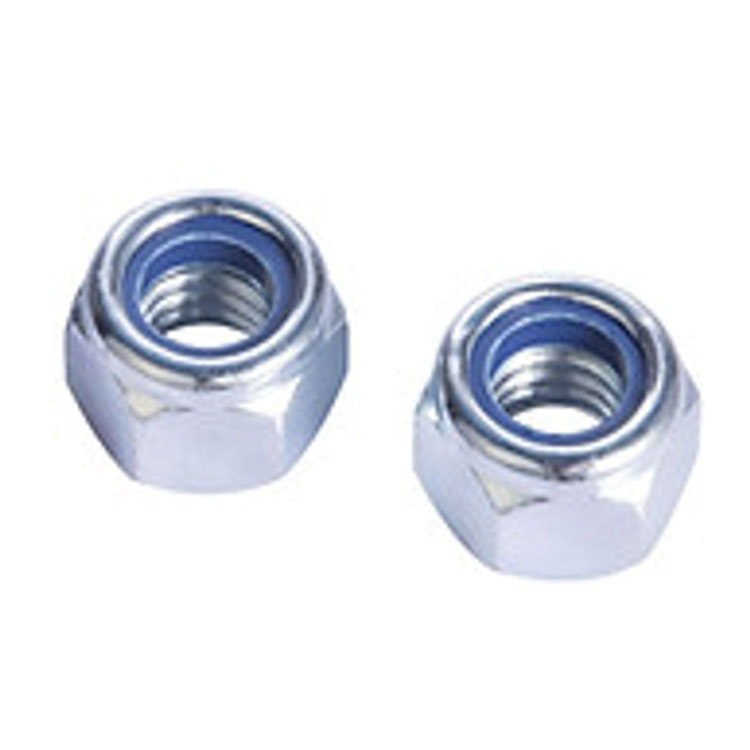

Đai ốc khóa chèn nylonlà một trong những giải pháp buộc chặt được sử dụng rộng rãi nhất để ngăn chặn việc bu-lông bị lỏng khi bị rung, sốc hoặc tải trọng động. Chúng cung cấp giải pháp thay thế đơn giản, đáng tin cậy và tiết kiệm chi phí cho các phương pháp khóa phức tạp hơn như keo dính, ren biến dạng hoặc đai ốc lâu đài bằng chốt định vị.
Thiết kế đơn giản nhưng mang lại hiệu quả cao:
Một vòng bằng nylon cao cấp (thường là nylon 6/6) được lắp cố định ở đầu hoặc giữa lỗ ren của đai ốc.
Đường kính trong của vòng nylon này nhỏ hơn một chút so với đường kính chính của ren bu lông đối tiếp.
Khi bạn luồn bu lông vào, các sợi ren của bu lông sẽ cắt vào và nén vòng nylon, tạo ra một khớp khít chặt chẽ.
Sự cản trở này tạo ra áp suất hướng tâm liên tục lên các ren bu lông, tạo ra lực cản ma sát nhất quán chống lại sự nới lỏng khi quay.
Không giống như các thiết bị khóa cơ học (ví dụ: vòng đệm hoặc dây buộc), hệ thống này không phụ thuộc vào các bộ phận bên ngoài — hoạt động khóa được tích hợp sẵn trong chính đai ốc.
Đai ốc khóa chèn nylonhoạt động đặc biệt tốt trong môi trường có độ rung cao. Dữ liệu trong ngành liên tục đánh giá chúng là phù hợp với các điều kiện rung động khắc nghiệt, khiến chúng trở thành lựa chọn phù hợp cho ô tô, máy móc công nghiệp và thiết bị ngoài trời.
Đây là yếu tố quan trọng nhất khi chọn các loại hạt này:
| Tình trạng | Phạm vi nhiệt độ |
|---|---|
| Hoạt động liên tục | –50°C đến +100°C |
| Tiếp xúc ngắn hạn/không liên tục | Lên tới +250°C (tùy thuộc vào loại nylon) |
Trên +100°C, nylon mềm ra và mất mô-men xoắn khóa.
Dưới mức –50°C, nylon trở nên giòn và có thể bị nứt trong quá trình lắp đặt hoặc dưới tác động.
Mẹo thực tế: Nếu ứng dụng của bạn thấy nhiệt độ duy trì trên 100°C, hãy xem xét các loại đai ốc khóa hoàn toàn bằng kim loại hoặc các biến thể nylon nhiệt độ cao (tham khảo nhà cung cấp của bạn).
Vòng nylon biến dạng dẻo trong lần lắp đặt đầu tiên — mô-men xoắn đầu tiên đó là cao nhất.
| Số lần sử dụng | Mô-men xoắn khóa dư điển hình |
|---|---|
| cài đặt lần đầu | 100% (cơ sở) |
| Tái sử dụng lần thứ 2-3 | ~70–85% |
| Hơn 5 lần tái sử dụng | Không nên dùng cho các khớp quan trọng |
Trong các ứng dụng quan trọng về an toàn (ví dụ: hệ thống phanh, hệ thống treo, thiết bị nâng), luôn lắp đai ốc mới.
Bạn có thể lắp đặt chúng bằng cờ lê cầm tay, ổ cắm hoặc dụng cụ điện tiêu chuẩn. Tuy nhiên:
Tốc độ tối đa được đề xuất: 150 vòng/phút khi sử dụng trình điều khiển bằng khí nén hoặc điện. Tốc độ cao hơn tạo ra nhiệt ma sát có thể làm hỏng lớp chèn nylon trước khi ngồi hoàn toàn.
| Vật liệu | Tốt nhất cho môi trường | Các lớp phổ biến |
|---|---|---|
| Thép cacbon (mạ kẽm) | Điều kiện chung trong nhà / khô ráo | Lớp 8, 10B21 |
| Thép cacbon (oxit đen) | Chống dầu nhẹ, hoàn thiện thẩm mỹ | lớp 8 |
| Thép không gỉ 304 (A2) | Độ ẩm, rửa trôi, hóa chất nhẹ | A2‑70 |
| Thép không gỉ 316 (A4) | Hàng hải, phun muối, hóa chất mạnh | A4‑80 |
Mạ kẽm với thụ động hóa trị ba là phương pháp hoàn thiện phổ biến nhất, tiết kiệm chi phí cho mục đích sử dụng công nghiệp. Đối với môi trường ngoài trời ven biển hoặc ngoài khơi, nên sử dụng thép không gỉ A4‑316.
Tiêu chuẩn toàn cầu được công nhận nhất đối với đai ốc khóa chèn nylon là:
| Tiêu chuẩn | Sự miêu tả |
|---|---|
| DIN 985 | Đai ốc lục giác có lớp lót phi kim loại — loại mỏng |
| DIN 982 | Đai ốc lục giác có lớp lót phi kim loại — loại dày / chiều cao đầy đủ |
| ISO 7040 | Đai ốc mô-men xoắn phổ biến — hạt dao phi kim loại (hệ mét, thô) |
| ISO 10511 | Đai ốc mô-men xoắn phổ biến — hạt dao phi kim loại (hệ mét, tinh) |
Đối với hệ thống inch, ANSI/ASME B18.16.6 bao gồm đai ốc hãm hạt chèn nylon trong các sợi UNC/UNF.
Mẹo: Luôn xác minh các giá trị mô-men xoắn hiện hành theo tiêu chuẩn liên quan để đảm bảo tuân thủ yêu cầu thiết kế của bạn.
Kiểm tra vòng nylon trước khi lắp đặt — vòng này không được có vết nứt, mảnh vụn hoặc vết bẩn dầu.
Khởi động đai ốc bằng tay để tránh ren chéo, nguyên nhân thường gặp nhất là do khớp bị cản trở.
Khi sử dụng dụng cụ điện, hãy đặt bộ ly hợp để tránh mô-men xoắn quá mức — mô-men xoắn hiện tại sẽ cộng vào mô-men xoắn cuối cùng, vì vậy việc cài đặt dụng cụ của bạn phải tính đến điều này.
Sử dụng chất bôi trơn trên ren bu lông (nếu được phép) — điều này có thể làm giảm hiện tượng ăn mòn, đặc biệt là với thép không gỉ, nhưng hãy lưu ý rằng chất bôi trơn có thể làm giảm nhẹ mô-men xoắn khóa hiệu quả.
Nếu đai ốc có cảm giác lỏng lẻo bất thường trong vài sợi đầu tiên, vòng nylon có thể bị mòn hoặc bị lỗi - hãy loại bỏ nó.
| Ngành/Lĩnh vực | Ví dụ sử dụng |
|---|---|
| ô tô | Giá đỡ động cơ, giá đỡ ống xả, liên kết hệ thống treo, bộ phận truyền động |
| Máy móc công nghiệp | Đế động cơ, mặt bích bơm, vỏ hộp số, hệ thống băng tải |
| Thiết bị xây dựng | Điểm trục máy xúc, kết nối cầu trục, bu lông kết cấu thép |
| Máy móc nông nghiệp | Phụ tùng máy kéo, lưỡi máy gặt, cụm máy xới |
| Sản xuất tổng hợp | Cụm thiết bị, đồ nội thất, vỏ điện, thiết bị HVAC |
| Tự làm/sở thích | Xe đạp, sàn máy cắt cỏ, móc kéo, đồ gá lắp tại nhà |
| Phương pháp | Chống rung | Tái sử dụng | Phạm vi nhiệt độ | Trị giá |
|---|---|---|---|---|
| Đai ốc chèn nylon | Xuất sắc | Giới hạn | –50 đến +100°C | Thấp–Trung bình |
| Đai ốc bị biến dạng hoàn toàn bằng kim loại | Xuất sắc | 1–3 lần | –200 đến +600°C | Vừa phải |
| Chất khóa ren hóa học (ví dụ: Loctite) | Tốt | Không (xin lại) | –50 đến +150°C | Thấp (mỗi lần sử dụng) |
| Đai ốc + chốt chốt | Tốt | Đúng | Không giới hạn | Thấp |
| Máy giặt mùa xuân | Nghèo | Đúng | Không giới hạn | Rất thấp |
Hãy chọn chúng khi:
Hệ thống lắp ráp của bạn gặp phải rung động từ trung bình đến nặng.
Đối với 80% ứng dụng công nghiệp và ô tô nói chung, đai ốc khóa chèn nylon bằng thép carbon mạ kẽm theo DIN 985 mang lại sự cân bằng tốt nhất giữa hiệu suất, chi phí và tính khả dụng.
Luôn kiểm tra:
Kích thước và bước ren (hệ mét so với inch)
Lớp thuộc tính (ví dụ: 8, 10 hoặc không gỉ)
Hồ sơ nhiệt độ của môi trường hoạt động của bạn
Cho dù bạn cần phiên bản mỏng (DIN 985) hay chiều cao đầy đủ (DIN 982) cho chiều dài kẹp của mình
Hãy sử dụng chúng một cách chính xác và chúng sẽ mang lại cho bạn kết nối không gặp sự cố, ít cần bảo trì trong nhiều năm.
